在一些个别场所,同时存在气体和粉尘,需要满足气体防爆要求和粉尘防爆要求,就催生了复合型气体粉尘双防爆电机.
爆炸性危险环境的分类中,包含一个特殊的区域——爆炸性危险气体与爆炸性危险粉尘共存的区域。在这个区域中,单纯用粉尘防爆电机或者气体防爆电机,都无法保证安全生产。故而,要选择气体+粉尘复合防爆型电机通常市面上叫做双防爆电机,复合型防爆电机等. 首先满足ⅡC的规定,还要达到粉尘防爆的要求。通常防爆等级写为:EXDII CT4/EXtD A21 T135℃ IP65 .但在实际选型过程中,大多数研究所写成EXtDIIICT4/EXDII BT4 GB 或者EXtDIIIBT4/EXDII CT4 GB或者EXtDIIIAT4/EXDII BT4 GB.
要解释此类的防爆等级,需要参考的不是爆炸性环境的国家标准GB3836,而是大多数设计院参考的另外一个国家标准《爆炸危险环境电力设计规范》
在此标准中,明确规定了三种类型防爆场所,I类 煤矿井下爆炸场所,II类 气体类爆炸场所,III类粉尘防爆场所。每个类别下有更细致的划分,下面主要重点说下III类粉尘防爆场所,III类粉尘又分为IIIA级(可燃性飞絮)IIIB级(非导电性粉尘) IIIC级(导电性粉尘) 请注意防爆场所跟防爆区域不是一回事。
根据标准里的参考说明,粉尘选出来型很容易为EXtDIIICT4 或EXDIIIC 135℃ ,请注意,此时选出来的参数是防爆分级,而不是防爆等级。因为根据行业标准里更详细的粉尘防爆等级划分,我国粉尘防爆等级标准统一设定为EXtD A21 T135℃ IP65. 已经涵盖了III类粉尘中三个等级。此类的目的方便电机厂家取证,同时提高了防爆粉尘的标准。而且在《爆炸危险环境电力设计规范》中已经明确说了关于文中防爆等级与GB12476《可燃性粉尘环境用电气设备 第2部分:选型和安装》对应关系。请各位请参考GB3836关于爆炸性环境选型和防爆等级确定的新标准。
综上所述,实际满足的条件还是粉尘+气体的复合双防爆电机.
爆炸型气体环境
爆炸危险物质及爆炸性气体混合物
爆炸危险物质:
易燃液体—闪点低于45C的液体,在使用条件下能产生易燃蒸气或薄雾。
可燃液体—闪点大于45C的液体,如柴油,当环境温度或操作温度高于闪点时。
爆炸性气体混合物—大气条件下,易燃气体,蒸气、薄雾状的易燃物质与空气的混合物,点燃后燃烧将在全范围内转播。
形成爆炸的条件—爆炸三角形
爆炸危险物质(可燃气体或粉尘)、空气(氧气)、点燃源(火花,电弧或高温)。
爆炸极限—爆炸上限,爆炸下限。
可燃气体—如瓦斯气、煤气、干气、氢气、液化石油气等。
可形成爆炸性粉尘环境的物质分4种:
爆炸性粉尘—如镁、铝粉尘;
可燃性导电粉尘-如石墨、焦炭、煤粉等;
可燃性非导电粉尘-聚乙烯、面粉、可可、硫磺等;
可燃纤维-如棉、麻、丝、毛纤维,木质纤维,人造纤维等。
上述粉尘产生爆炸的条件是:
a爆炸性粉尘混合物的浓度在爆炸极限以内;
b存在引燃的火花、电弧或高温。
防爆电机型号:YBX3/YBX4(三级或二级能效)
防爆等级:Ex d IIC T4 Gb / Ex tD A21 IP66 T135°或Ex d IIC T4 Gb / Ex tD B21 IP65T135℃等
机座号:63-355mm
极数:2-16P
功率:0.12kW-315kW
电压:380V、660V、1140V、380/660V、660/1140V
热分级:155 (F)
温升等级:B
防护等级:IP65或IP66
冷却方式:IC411

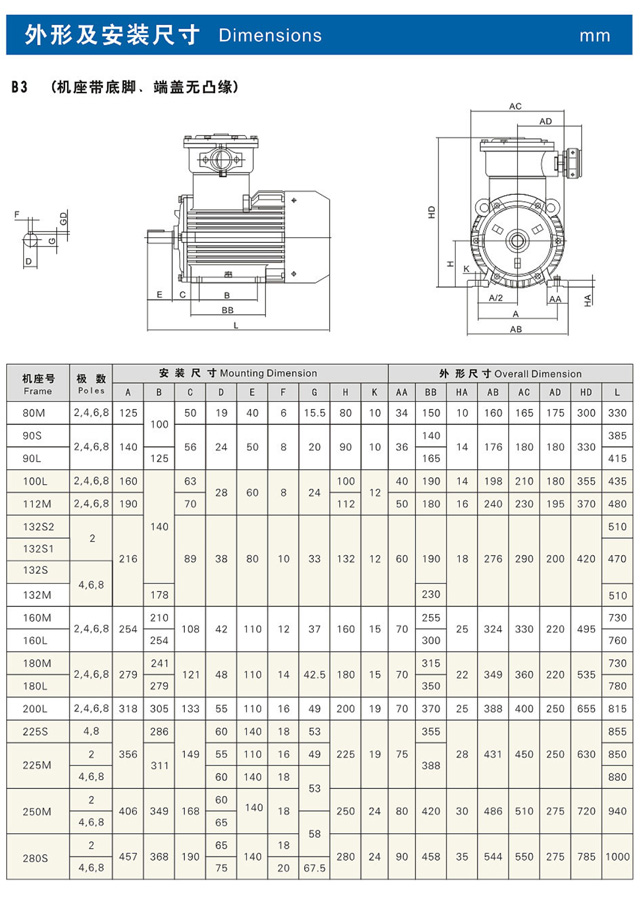

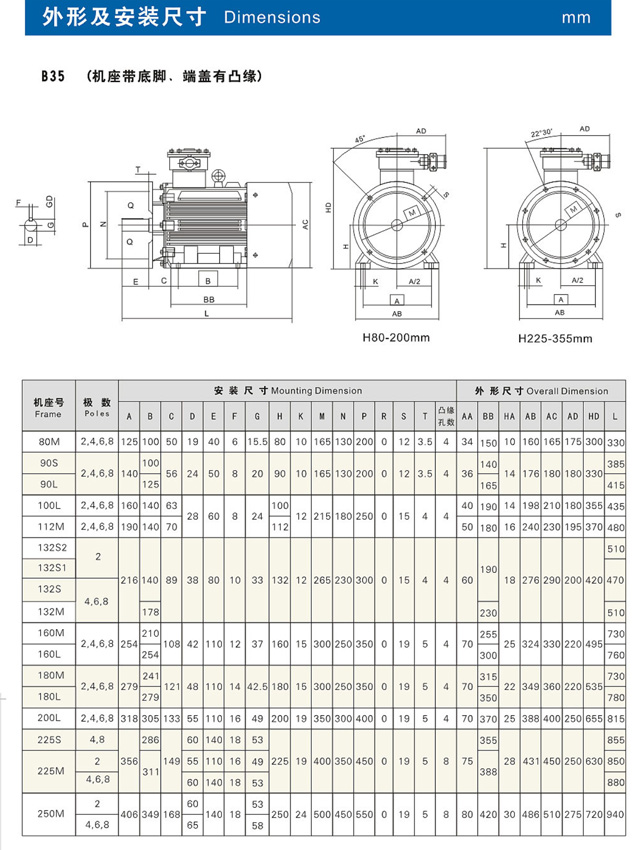

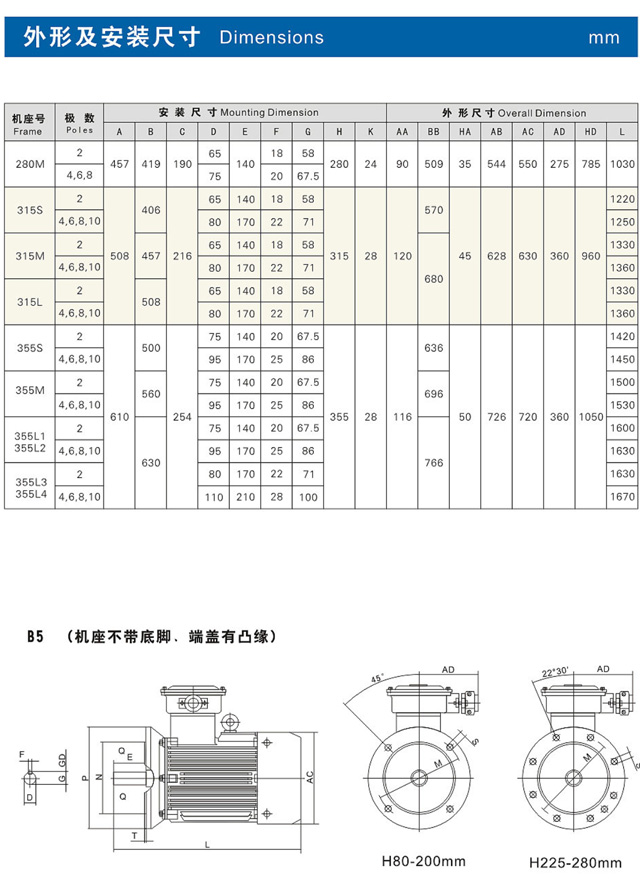

安装方式:IMB3,IMB5,IMB35, IMV1
